Историческая справка

Классическая бесконтактная клавиатура на датчиках Холла, произведенная в ЧССР. В ней используются компоненты чехословацкой компании TESLA (серия MH — аналоги советских К155/К555 и западных SN74) и один советский чип. Произведена в Чехословакии, г. Брно, на заводе Zbrojovka Brno в конце 1987 года Клавиатура рассчитана на работу 24/7 в серверных залах или на заводах. Тот факт, что она на датчиках Холла, подтверждает её высокий класс — такие клавиатуры стоили в разы дороже обычных герконовых или пленочных.

Разбор проводился с использованием AI от Google.

Особенности платы:

Бесконтактный принцип: Вместо замыкания контактов под каждой кнопкой стоит магнит и датчик Холла. Это делает клавиатуру практически вечной и очень плавной.
Прошивка в MH74S187: Индексы 065, 063 и т.д. — это номера конкретных прошивок. Они определяют раскладку (латиница/кириллица) и спецсимволы.
Гибридный состав: Наличие чипов К155АГ3 говорит о том, что плата могла ремонтироваться или выпускаться в период тесной кооперации с СССР, так как Tesla производила свой аналог (MH74123), но советские детали часто были доступнее.

Состояние, в котором она мне досталась:

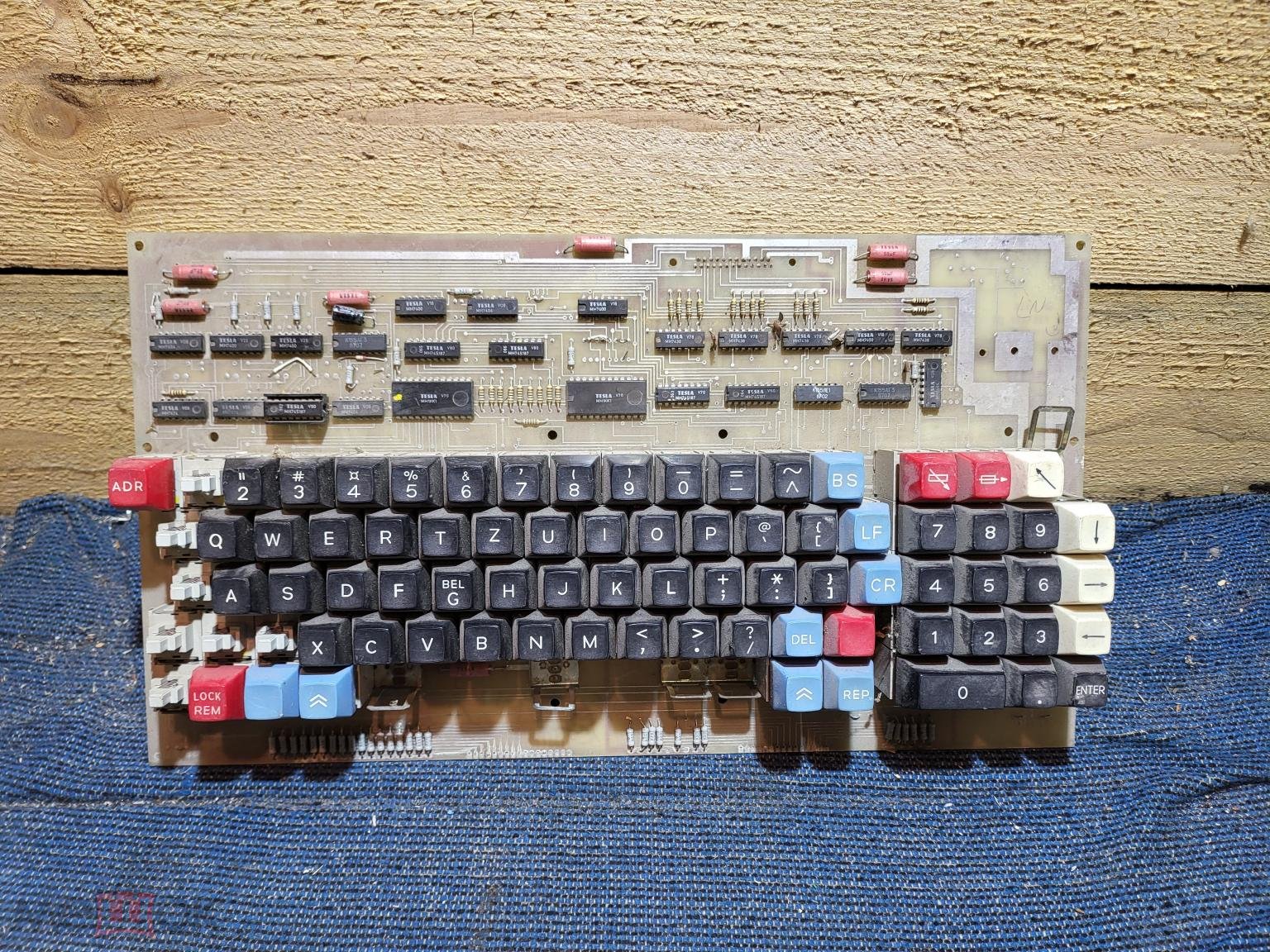

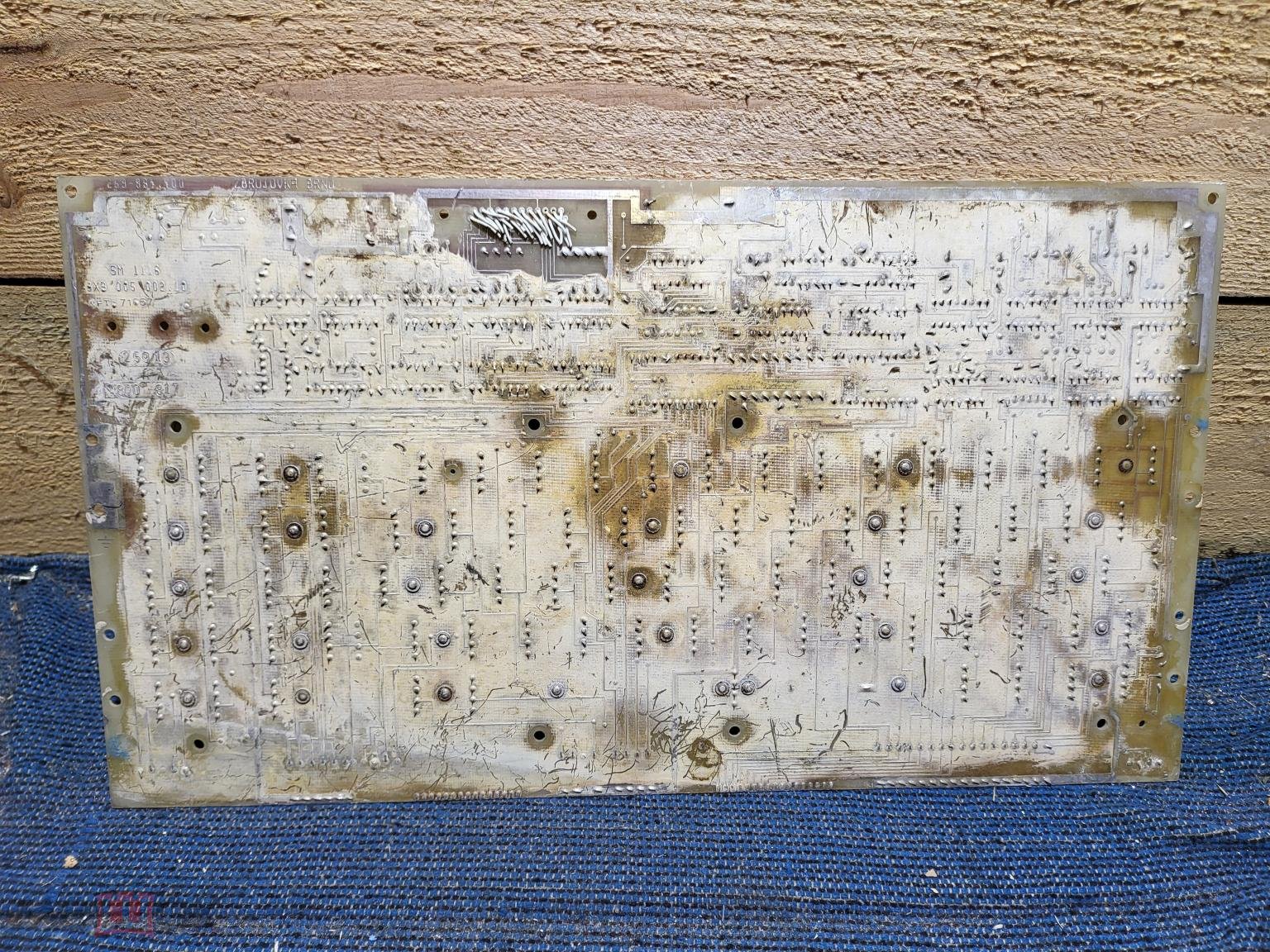

Исходное сосотояние, вид спереди Исходное сосотояние, вид сзади

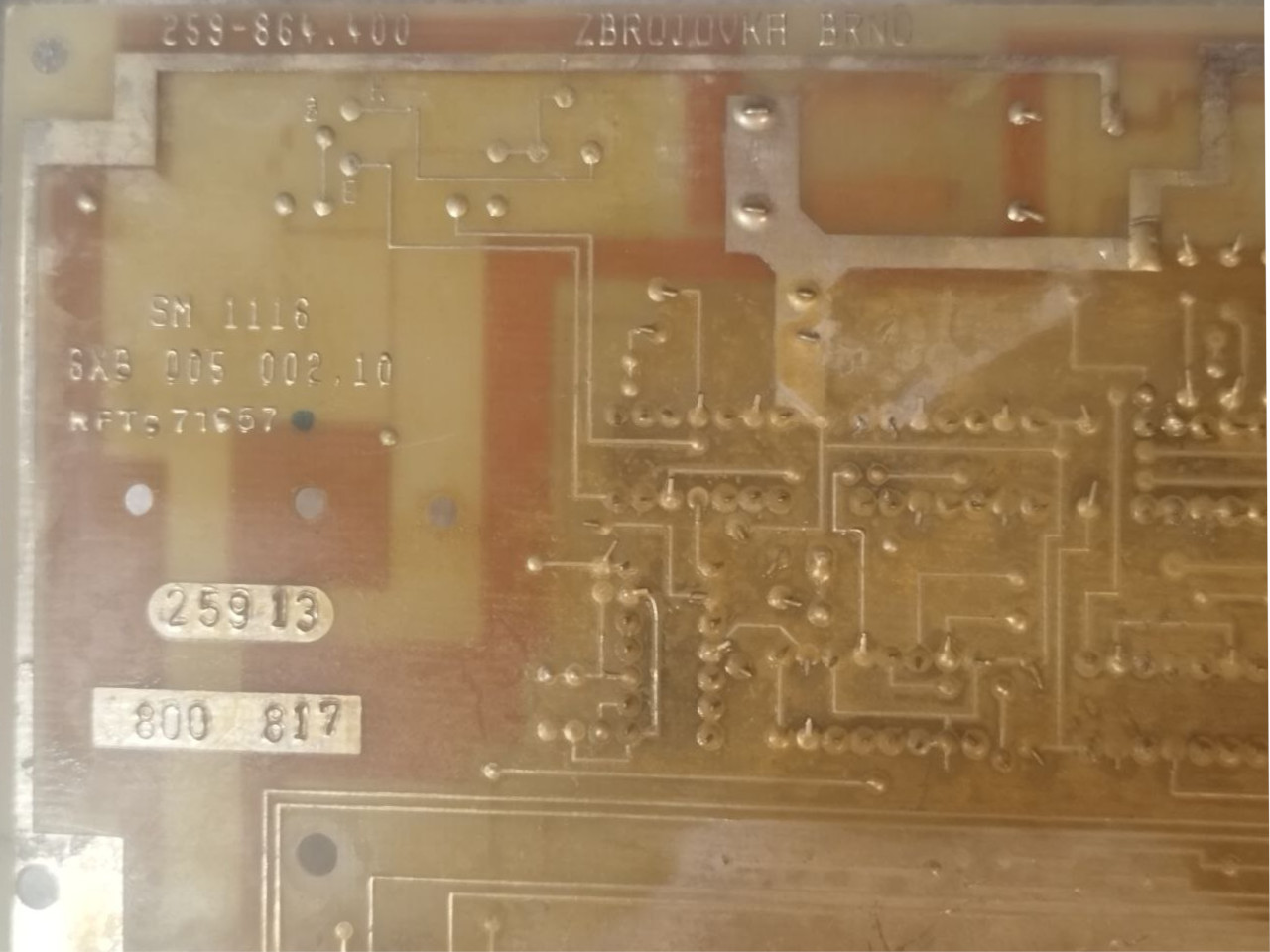

Надписи на плате:

Надпись Суть Подробнее

Вытравлены:

259-864.400 Артикул/Чертежный номер 259 — серия устройства (в данном случае — семейство бесконтактных клавиатур). 864.400 — конкретная модификация топологии дорожек.

ZBROJOVKA BRNO Производитель Знаменитый чехословацкий оружейный завод в городе Брно. В 70-80-е годы он был крупнейшим производителем периферии для компьютеров в Восточной Европе (терминалы, принтеры, клавиатуры). Их изделия славились «оружейной» надежностью.

SM1116 Применяемость Это маркировка устройства, для которого предназначалась плата. SM (Система Малых ЭВМ / Systém Malých Počítačů) — стандарт компьютеров соцлагеря. Шла в комплекте с терминалами или управляющими консолями серии SM (аналоги западных PDP-11). Часто она встречалась в составе видеотерминалов СМ 1603 или чехословацких машин Consul.

8XB 005 002.10 Технологический код 8XB часто указывал на тип используемого фольгированного диэлектрика (стеклотекстолита) и класс точности травления.

RFT 71657 Кооперация RFT (Rundfunk- und Fernmelde-Technik) — это объединение предприятий электроники из ГДР (Восточная Германия). Либо сам текстолит (заготовка), либо технология производства/лицензия на разводку была немецкой. Это типичный пример «социалистической интеграции», когда компоненты — чешские (Tesla), логика — советская (К155), а база — немецкая (RFT).

Штамповка по луженой меди:

25913 Серийный номер партии Выбивали вручную или станком уже после лужения платы, чтобы отслеживать конкретную смену и дату производства для рекламаций.

800 817 код ОТК (отдела технического контроля) Выбивали вручную или станком уже после лужения платы, чтобы отслеживать конкретную смену и дату производства для рекламаций.

Надпись	Суть	Подробнее
Вытравлены:
259-864.400	Артикул/Чертежный номер	259 — серия устройства (в данном случае — семейство бесконтактных клавиатур). 864.400 — конкретная модификация топологии дорожек.
ZBROJOVKA BRNO	Производитель	Знаменитый чехословацкий оружейный завод в городе Брно. В 70-80-е годы он был крупнейшим производителем периферии для компьютеров в Восточной Европе (терминалы, принтеры, клавиатуры). Их изделия славились «оружейной» надежностью.
SM1116	Применяемость	Это маркировка устройства, для которого предназначалась плата. SM (Система Малых ЭВМ / Systém Malých Počítačů) — стандарт компьютеров соцлагеря. Шла в комплекте с терминалами или управляющими консолями серии SM (аналоги западных PDP-11). Часто она встречалась в составе видеотерминалов СМ 1603 или чехословацких машин Consul.
8XB 005 002.10	Технологический код	8XB часто указывал на тип используемого фольгированного диэлектрика (стеклотекстолита) и класс точности травления.
RFT 71657	Кооперация	RFT (Rundfunk- und Fernmelde-Technik) — это объединение предприятий электроники из ГДР (Восточная Германия). Либо сам текстолит (заготовка), либо технология производства/лицензия на разводку была немецкой. Это типичный пример «социалистической интеграции», когда компоненты — чешские (Tesla), логика — советская (К155), а база — немецкая (RFT).
Штамповка по луженой меди:
25913	Серийный номер партии	Выбивали вручную или станком уже после лужения платы, чтобы отслеживать конкретную смену и дату производства для рекламаций.
800 817	код ОТК (отдела технического контроля)	Выбивали вручную или станком уже после лужения платы, чтобы отслеживать конкретную смену и дату производства для рекламаций.

Определение даты изготовления чипов. Структура кода (Система СЭВ / Tesla)

В системе маркировки чехословацких компонентов TESLA буквенно-цифровой код типа V80, V90 или VN0 — это дата производства. Вот как расшифровывается этот код. Код состоит из двух символов:

Буква — указывает на год выпуска.
Цифра (или вторая буква) — указывает на месяц.

Буква	Год
R	1982
S	1983
U	1984
V	1985
W	1987
X	1988
Y	1989
Z	1990

Цифра или буква	Месяц
1 - 9	Январь - Сентябрь
O	Октябрь
N	Ноябрь
D	Декабрь

Список использованных чипов

TESLA MH7400 - 5
TESLA MH7404 - 4
TESLA MH7438 - 4
TESLA MH7474 - 2
К155АГ3 - 2
К155ЛЕ1 - 1
TESLA MH1KK1 - 2
TESLA MH74S187 - 5 (прошивки 062 - на панельке, 063, 064, 065, 066)
